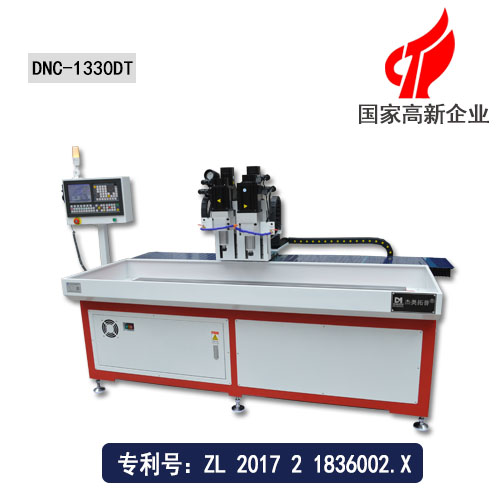

高速自動鉆孔機
|
|
☆外形尺寸：DNC-1830DT
|
|
☆有效行程：1800*300*200mm
|
|
☆機床重量：約1500kg
|
|
☆鉆孔范圍：0.3mm-16mm（可訂制）
|
1.高速自動鉆孔機具有一定的靈活性，能適應一定范圍產品規格、品種變化的要求。
2.具有合理的自動化程度。要根據需要和可能性來綜合考慮，不能脫離具體條件而盲目追求先進性。
3.貫徹標準化、通用化和系列化。
4.結構簡單，制造容易、成本低。
5.生產率高，效率高，能耗少。
6.節約材料，特別是要節約貴重和稀缺金屬材料。
7.減輕勞動強度，改善勞動條件，不污染環境，講求技術美學，創造文明生產條件。
8.留有發展的余地，要有可能改進而不致造成全機廢棄。
9.多米高速自動鉆孔機具有自動報警功能，工作中鉆頭斷裂會自動停止。
| 項目/型號 | DNC-1830DT | 單位 |
| 機床外形尺寸（長X寬X高） | 3100*1000*1400 | mm |
| X軸行程（主軸左右移動） | 1800 | mm |
| Y軸行程（主軸前后移動） | 300 | mm |
| Z軸行程（主軸上下移動） | 120 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X2000，Y280 | mm |
| 最大承重 | 1200 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 攻絲直徑范圍 | 3-12（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿（X/Y/Z) | X,Y,Z:3210，2010，1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 18000/18000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約1500 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
