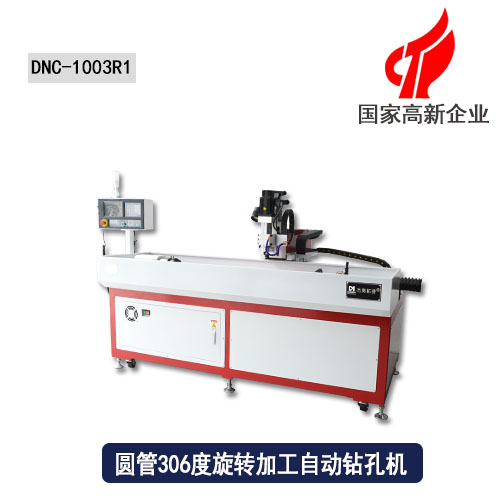

自動圓管沖孔機
|
|
☆外形尺寸：3000*360度*100mm；3500*1000*1400；1000*360度*100mm；2500*1000*1400
|
|
☆有效行程：4100*1000*1400mm；3500*1000*1400mm；1000*360度*100mm；2500*1000*1400mm |
|
☆機床重量：1500KG;1200KG
|
|
☆鉆孔范圍：0.3-16mm（可定制）
|
多米自動圓管鉆孔機的型號有DNC-1003R、DNC-1503R、DNC-2003R、DNC-3003R幾種型號，特別規格的加工件需要特別定制機型。

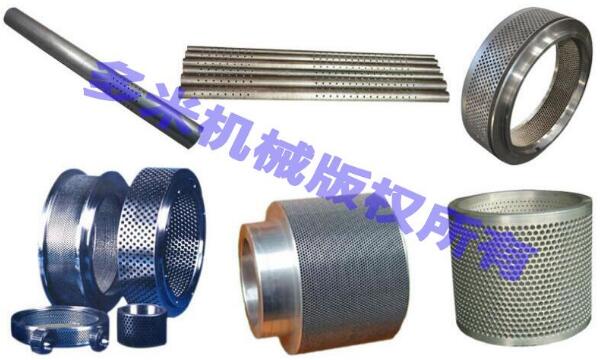

1、圓管自動鉆孔機是專門為一些圓形加工零件的鉆孔攻牙而設計的，方通與圓管類的零件都可以適用，有夾具工裝的裝夾與支撐完成。此類自動鉆攻機的打孔攻牙的方式與其他的相同，除非客戶有其他要求需定制機型。多米機械的自動圓管鉆孔機是對于圓管或方管360度鉆孔攻牙的機型，對于很多客戶來講在加工上需要做到對圓管或方管的360度全面加工，比如說PVC圓管的鉆孔加工等。
2、多米自動圓管鉆孔機由于其X、Y、Z軸分別居然有左右橫向，360度旋轉以及上下移動的功能，在加工時只需要把工件固定在工作臺上設置好具體的參數便能達到自動加工效果，而且在加工完成以后鉆孔機也會自動停機不需要復雜的操作即可完成。
3、多頭圓管鉆孔機為非標訂制類機床。設計目的是滿足客戶圓管多孔高效率加工。
首先分析客戶加工情況，客戶需加工工件為鋁材圓管鉆孔，要求滿足可旋轉多角度鉆孔、圓管加工孔徑規格多樣，有的一根圓管上同一種規格的孔徑，有的一根圓管上不同規格孔徑，加工精度要求高，多頭圓管鉆孔機需要滿足打點、鉆孔、倒角多工序加工和以上全部要求。監于此，公司在原有的標準機1503R型號基礎上，考慮作非標改動4個機頭圓管鉆孔機。

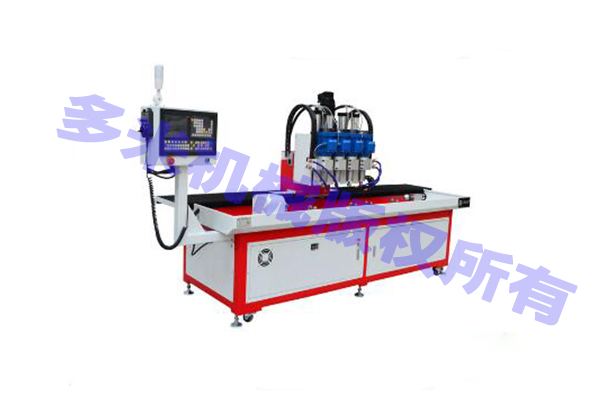

多頭圓管鉆孔機組件改動：標準的圓管鉆孔機Z軸為伺服馬達帶動伺服電機作上下運動。改過后的多頭圓管機傳動同樣是伺服馬達，但改由單個氣缸單獨帶動機頭作上下運動。也就是說一個馬達帶4個氣缸，每個氣缸又分別帶動4個動力頭作上下切削工作。盡量大的滿足客戶加工要求的基礎上，又節省了材料購機成本 。
多頭圓管鉆孔機功能：4個機頭可分開作上下切削工作，也可同時進行上下切削工作。需要同時加工時，保證需加工產品的孔徑與機頭間距孔徑一致就可以。4個機頭的另一個好處是，每個機頭可以裝不同規格的刀具，打點、鉆孔、倒角分別裝在不同的機頭上，同一個產品完成指定工序后不需要換刀可以直接切換進行下一道工序。
多頭圓管鉆孔機A軸旋轉軸：旋轉軸由伺服馬達帶動，有別于一般簡易的分度頭。旋轉角度更精準/快速。同一個產品無論在任意面鉆孔、A軸都可以通過程序快速響應自動旋轉工件，提高加工效率。
另外、此款多頭圓管鉆孔機，有T型工作臺。除了可加工圓管，也可以應用于平面工件鉆孔加工。真正實現客戶"少投入、多產出”的美好愿望。
圓管自動鉆孔機操作步驟：
將要加工的圓管旋轉在自動鉆孔機上的三爪卡盤上，一端夾緊，另一端用機床尾頂頂緊，將裝好的鉆頭對至圓管表面，在系統上輸入坐標，調出使用的加工程序，按啟動鍵即可加工產品，加工完后自動鉆孔
機自動停機，此時將產品取出，加工完成。
使用功能：適用于圓管鉆孔加工的自動鉆孔機，可通過程序加工圓管上任意孔徑，機床X軸具有橫向移動功能，Y軸具有360度旋轉功能，Z軸具有上下移動功能。機床采用CNC數控系統，操作人員只需要設定好孔徑及上下料，機床自動完成鉆孔動作。
1、DNC-300R圓管鉆孔機參數
| 項目/型號 | DNC-3003R | 單位 |
| 機床外形尺寸（長X寬X 高） | 4100*1000*1400 | mm |
| X軸行程（主軸左右移動） | 3000 | mm |
| Z軸行程（主軸上下移動） | 100 | mm |
| A軸旋轉角度 | 360 | 度 |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X3000， Y280 | mm |
| 最大承重 | 100 | kg |
| T形槽尺寸 | 上寬13，下寬 20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿 | X：4020 Z:1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Z:20*2（臺灣原裝 進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| 快速進給 | 15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約 10000 | 個 |
| 機床重量 | 約1500 | kg |
| 編程方式 | 手動編程，電腦編程兼 用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
2、DNC-2003R圓管鉆孔機參數
| 項目 /型號 | DNC-2003R | 單位 |
| 機床外形尺寸（長X寬X 高） | 3500*1000*1400 | mm |
| X軸行程（主軸左右移動） | 2000 | mm |
| Z軸行程（主軸上下移動） | 100 | mm |
| A軸旋轉角度 | 360度 | |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X2000， Y280 | mm |
| 最大承重 | 80 | kg |
| T形槽尺寸 | 上寬13，下寬 20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿 | X：3205 Z:1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Z:20*2（臺灣原裝 進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| 快速進給 | 15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約 10000 | 個 |
| 機床重量 | 約1200 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
| 項目/型號 | DNC-1003R | 單位 |
| 機床外形尺寸（長X寬X 高） | 1600*800*1400 | mm |
| X軸行程（主軸左右移 動） | 1000 | mm |
| Z軸行程（主軸上下移動） | 100 | mm |
| A軸旋轉角度 | 360 | 度 |
| 主軸端面至工作臺面距 離 | 120 | mm |
| 工作臺尺寸（長X寬） | X1000， Y280 | mm |
| 最大承重 | 50 | kg |
| T形槽尺寸 | 上寬13，下寬 20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿) | X,Y,Z:1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝 進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| 快速進給 | 15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約 10000 | 個 |
| 機床重量 | 約1200 | kg |
| 編程方式 | 手動編程，電腦編程兼 用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
4、DNC-1503R圓管鉆孔機參數
| 項目/型號 | DNC-1503R | 單位 |
| 機床外形尺寸（長X寬X 高） | 2500*1000*1400 | mm |
| X軸行程（主軸左右移動） | 1500 | mm |
| Z軸行程（主軸上下移動） | 100 | mm |
| A軸旋轉角度 | 360 | 度 |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X1500， Y280 | mm |
| 最大承重 | 60 | kg |
| T形槽尺寸 | 上寬13，下寬 20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿 | X：2010 Z:1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Z:20*2（臺灣原裝 進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| 快速進給 | 15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約 10000 | 個 |
| 機床重量 | 約1200 | kg |
| 編程方式 | 手動編程，電腦編程兼 用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號 |
